Partikelzähler Öl:
Ölcheck zum Selbermachen

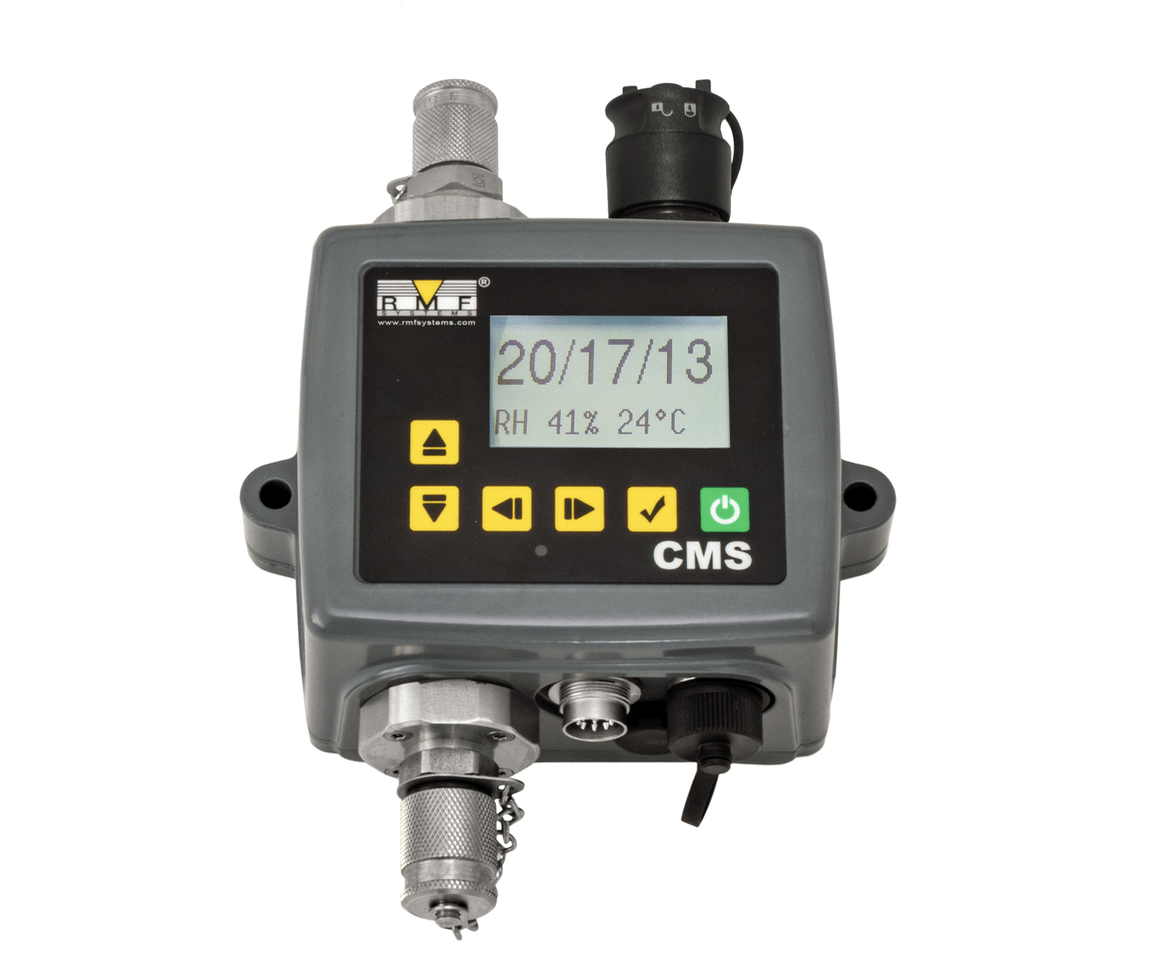

RMF Partikelzähler Öl Contamination Monitoring Sensor [CMS..]

Der Ölcheck mit dem „Partikelzähler Öl CMS“ (Contamination Monitoring Sensor) misst und zeigt die Anzahl der Partikel an. Die Restfeuchte und Temperatur (Wasser im Hydrauliköl) werden ebenso in den jeweiligen hydraulischen Flüssigkeiten gemessen. Auch Ölverschleißprodukte/* Varnish werden sichtbar dargestellt. Insbesondere für Kunststoff-Spritzgießmaschinen und Pressen sind dies unerlässliche Werte, um eine effiziente Instandhaltung zu gewährleisten. Das bedeutet für Sie, den Ölcheck kontinuierlich ohne zusätzlichen Zeit- und Kostenaufwand durchführen zu können. Und das ergibt uneingeschränkte Transparenz über Ihre Maschinenzustände.


* Varnish

=Lack: Gel- und harzartige bis zu festen lackähnlichen Ablagerungen. Ein Hinweis dafür wären verkürzte Filterstandzeiten. Durch eine Labormessung mit dem MPC-Test (Membrane Patch Colorimetry) ist der MPC-Index feststellbar.

Öl Partikelzähler mit Wassersensor

Der optional zu integrierende Wassersensor misst den Wassergehalt mit einem kapazitiven RH-Sensor (Rest Humidity - für die relative  Feuchte). Das Ergebnis wird als prozentuale Sättigung ausgedrückt. Ab 100% RH befindet sich freies (ungebundenes) Wasser im Öl, d.h. das Öl kann kein Wasser mehr binden, sichtbar durch Weißfärbung des Öl´s.

Öl Partikelzähler Software

Alle CMS-Systeme werden mit einer Software geliefert, mit der sich die Ergebnisse herunterladen lassen. Ein Speicher im CMS bietet Platz für etwas mehr als 4000 Datensätze. Wenn der Speicher voll ist, wird der älteste Eintrag (first in first out) überschrieben. RMF-CMS

Dieseleffekt erkennen

Anhand der drei Zahlenwerte der ISO4406c lässt sich eindeutig auf ungelöste Luft im Öl schließen.

Der Dieseleffekt tritt auf, wenn eine erhöhte Menge ungelöster Luft in Form von Luftblasen ins Öl gelangt.


Dies kann durch Undichtigkeiten oder ein vermindertes Luftabscheidevermögen aufgrund von Ölalterung, starker Verunreinigung oder der Vermischung verschiedener Ölsorten geschehen.


Die Luftblasen erhitzen sich unter starker Kompression bis zur Selbstentzündung. Dieser Prozess hängt von der Größe der Luftblasen und der Geschwindigkeit des Druckanstiegs ab. Zwischen dem Sauerstoff aus den Luftblasen und den Kohlenwasserstoffen des Öls kommt es zu kleinen, explosionsartigen Reaktionen, ähnlich wie im Dieselmotor.


Aufgrund des geringen Sauerstoffgehalts in den Luftblasen erfolgt die Verbrennung nur teilweise, was zur Bildung von Rußpartikeln führt, die die typische grau-schwarze Verfärbung verursachen.


Partikelzähler - Feuchtemesser CMS2..

SOL-i Des-Case Partikelzähler Öl für Hydrauliköl, Turbinenöl, Getriebeöl
SOL-i Des-Case Partikelzähler Öl für Hydrauliköl, Turbinenöl, Getriebeöl

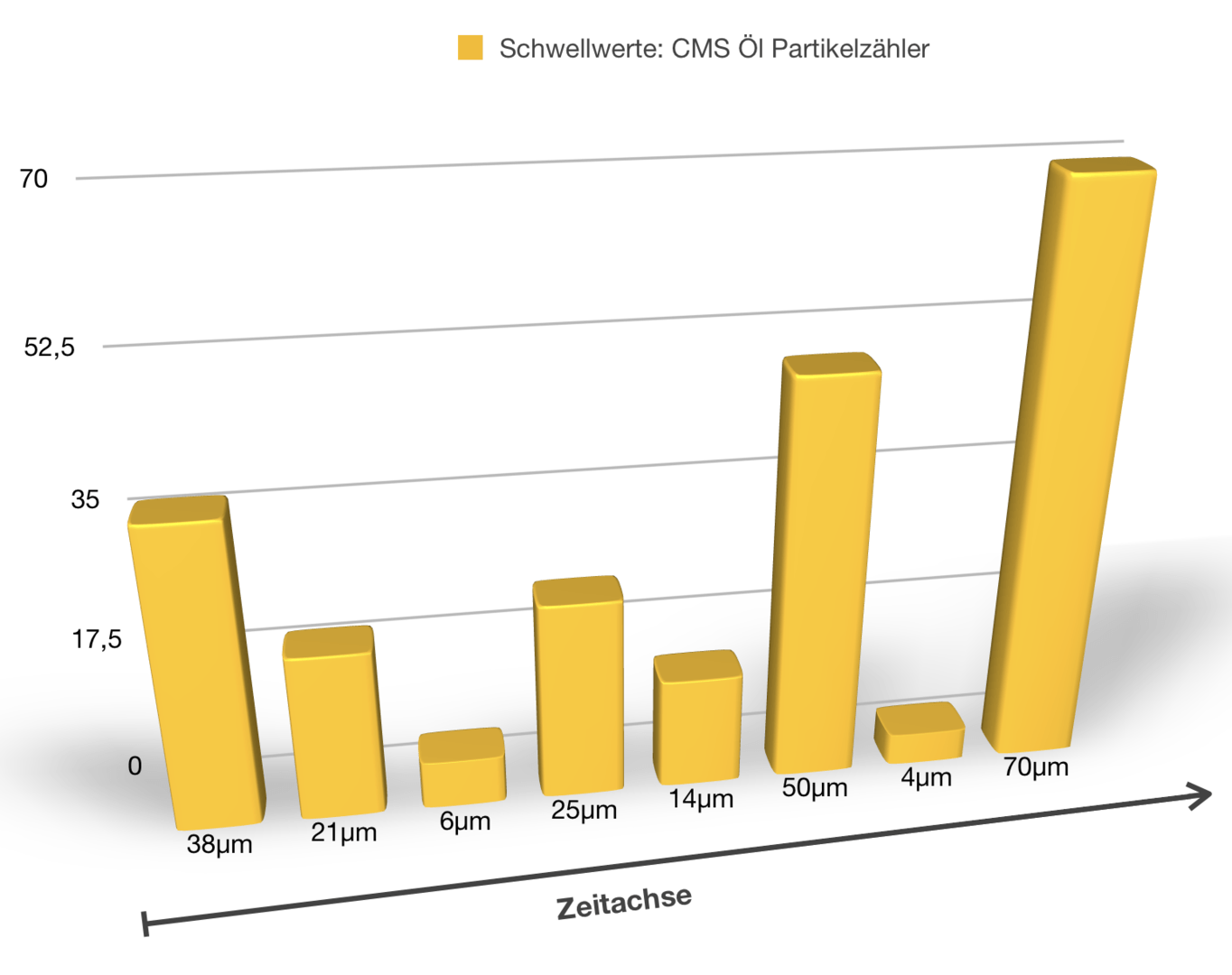

Messprinzip des Öl Partikelzählers: LED Lichtabschattung

Ein LED Lichstrahl wird quer durch den verschmutzen Ölfluss geschickt. Partikel decken auf der gegenüberliegenden Seite die Empfänger ab. So entstehen die 8 verschiedenen Schwellwerte je Kanal.


Acht verschiedene Kanäle messen folgende Partikelgrößen:

4µm-6µm-14µm-21µm-25µm-38µm-70µm

SOL-i Des-Case Partikelzähler Öl für Hydrauliköl, Turbinenöl, Getriebeöl

Merkmale



  • Messergebnisse werden in den internationalen Standardformaten ISO 4406:1999, NAS 1638, AS4059E und ISO 11218 wiedergegeben
  • 8-Kanal-Messung der Feststoffverschmutzung
  • Feuchtigkeits- & Temperaturmessungsoption
  • Eingangsdruck max. 420 bar
  • 9-36 Volt DC
  • Erhältlich mit großer hintergrundbeleuchteter Anzeige und Tastatur
  • Farbige LED Status- und Alarmanzeige
  • Einstellbare Testzeiten
  • Manueller und automatischer Betrieb
  • Programmierbare Alarmrelais
  • PC/SPS Bedienung
  • Windows-basierte Software inkludiert
  • RS 485 u. 4-20 mA Kommunikationsstandard
  • Manuell, automatisch oder über Fernanzeigemodul steuerbar.
  • Datenprotokollierung und Speicher für 4000 Testergebnisse



Neuer Text

Installation des Partikelzählers

Das CMS "Partikelzähler Öl" muss vertikal positioniert sein, so dass das Öl aufwärts hindurch fließt.

CMS2 Alarmsignal-LED

Alle CMS-Versionen besitzen eine mehrfarbige Anzeige auf der Frontplatte um den Status bzw. den Alarmzustand ersichtlich zu machen. Die Alarm-Grenzwerte können durch die mitgelieferte Software über serielle Schnittstellen eingestellt werden.



SOL-i Des-Case Partikelzähler Öl für Hydrauliköl, Turbinenöl, Getriebeöl

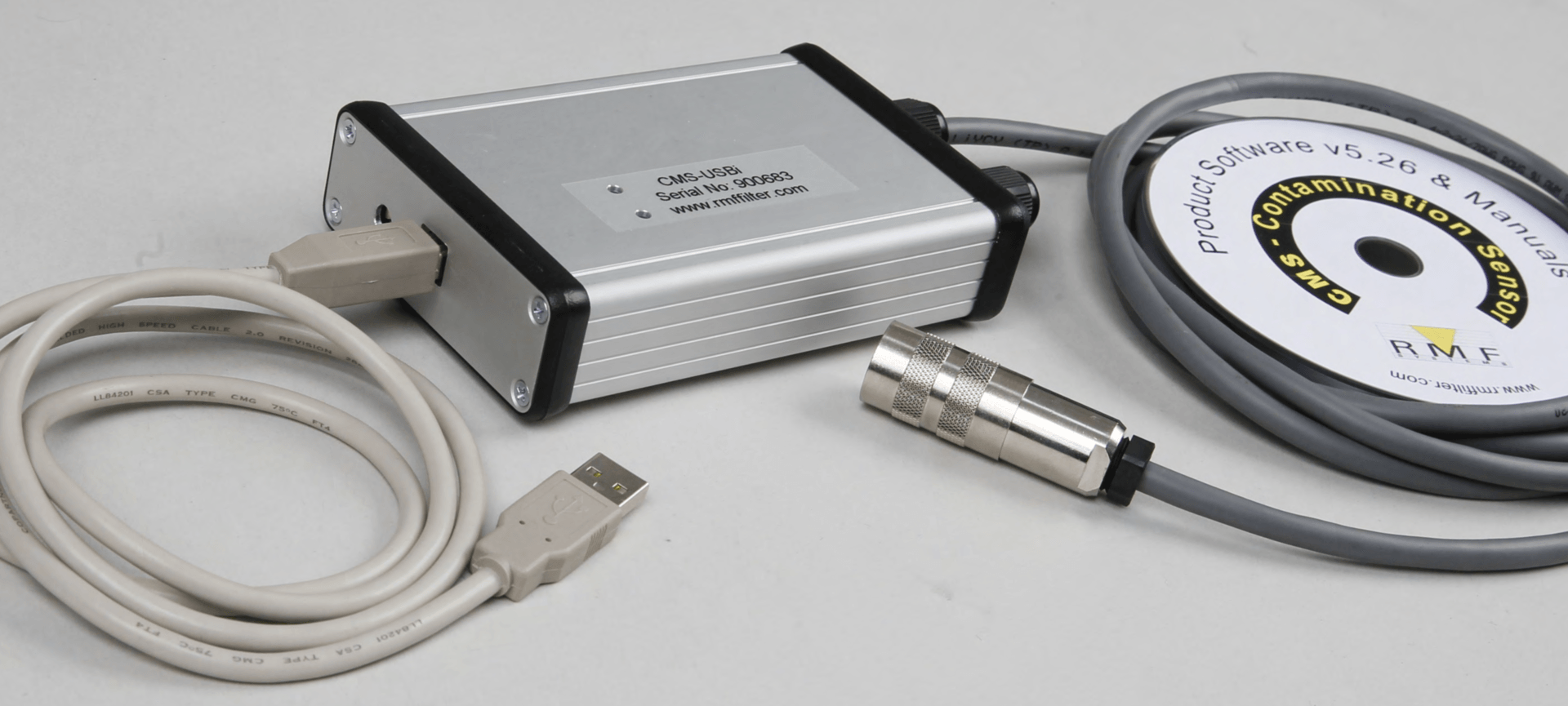

Option: CMS2 "USBi" Adapter

Dieser USB-Adapter ist eine Lösung für den einfachen Anschluss eines PCs/Laptops an das CMS. Er besteht aus einer USB zu RS485-Schnittstelle mit einer vorverdrahteten Klemmleiste zum direkten Anschluss an das CMS. Eine zusätzliche Klemmleiste ist für eine Verbindung zu externen Geräten über zwei Halbleiterrelais vorgesehen.

Ein externer DC-Adapter kann zur Versorgung des kompletten Systems mit Energie eingesetzt werden. Wenn der Computer ständig verbunden ist, kann die Energie auch direkt über das USB-Kabel bezogen werden. Nur für stromversorgte PCs/ Laptops.


SOL-i Des-Case Partikelzähler Öl für Hydrauliköl, Turbinenöl, Getriebeöl

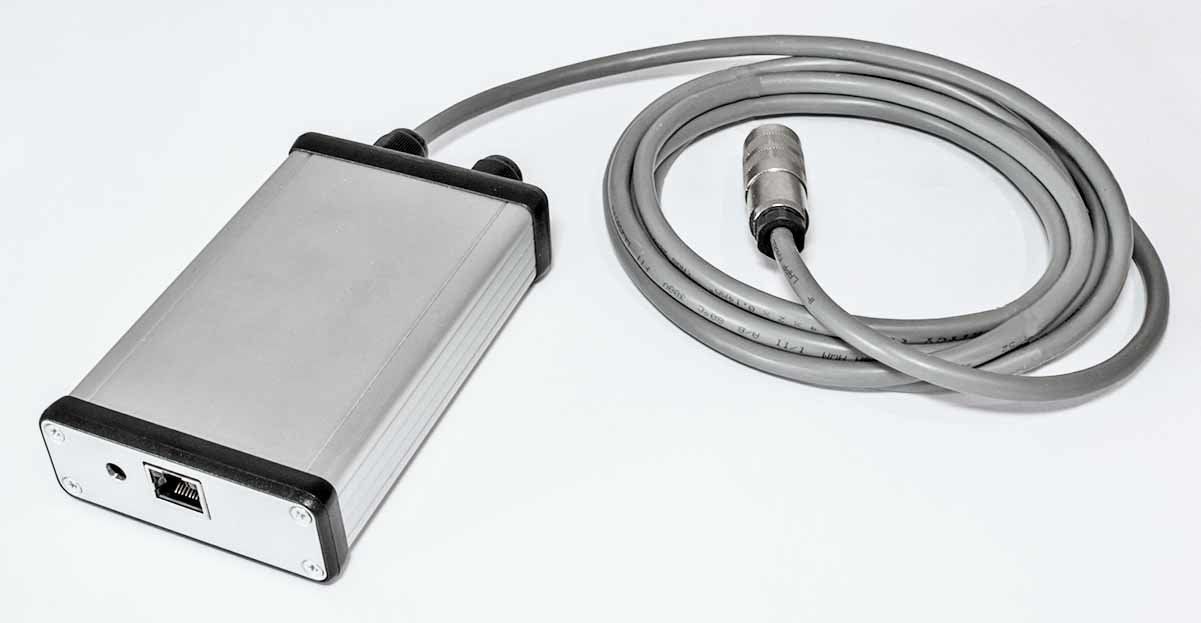

Opition: "ETHi" Adapter

SOL-i Des-Case Partikelzähler Öl für Hydrauliköl, Turbinenöl, Getriebeöl

Mit dem ETHi Adapter erhalten Sie direkt eine Schnittstelle, mit der Sie Ihre eigenen Systeme wie z.B. SPS anschließen können. Datenprotokolle erhalten Sie direkt von SOL-Industrie.

Option: CMS2 ohne Display ohne Tastatur

Hiermit können Sie die Überwachung und Steuerung komplett mit Ihrer eigenen Steuereinheit übernehmen.

SOL-i Des-Case Partikelzähler Öl für Hydrauliköl, Turbinenöl, Getriebeöl

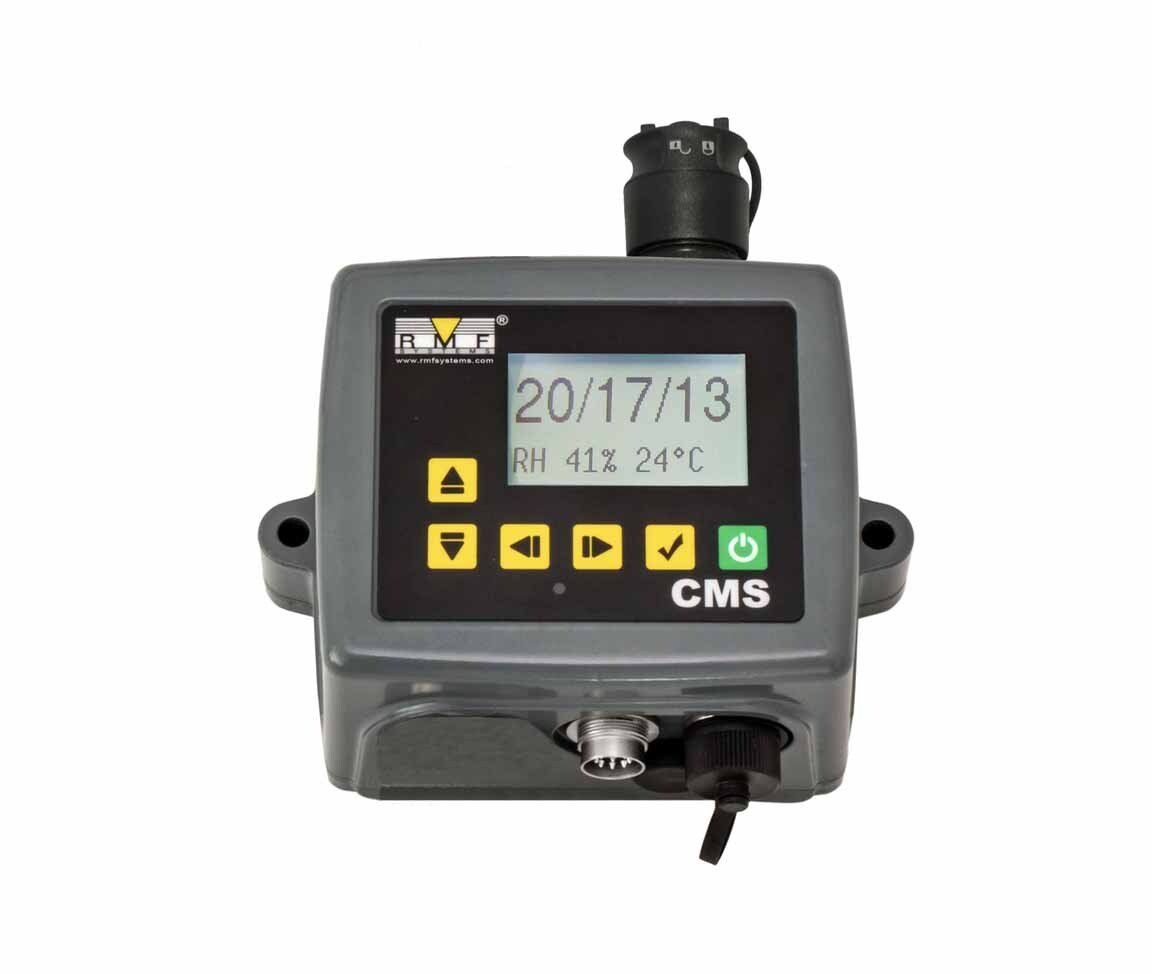

Option: CMS2 RDU2

SOL-i RMF Partikelzähler Öl Option Fernüberwachung und Steuerung

Die optionale CMS-RDU2 ist eine separate Einheit, die zur Fernüberwachung oder Fernsteuerung eines CMS verwendet wird, insbesondere für solche an schwer zugänglichen bzw. schwer einsehbaren Stellen.

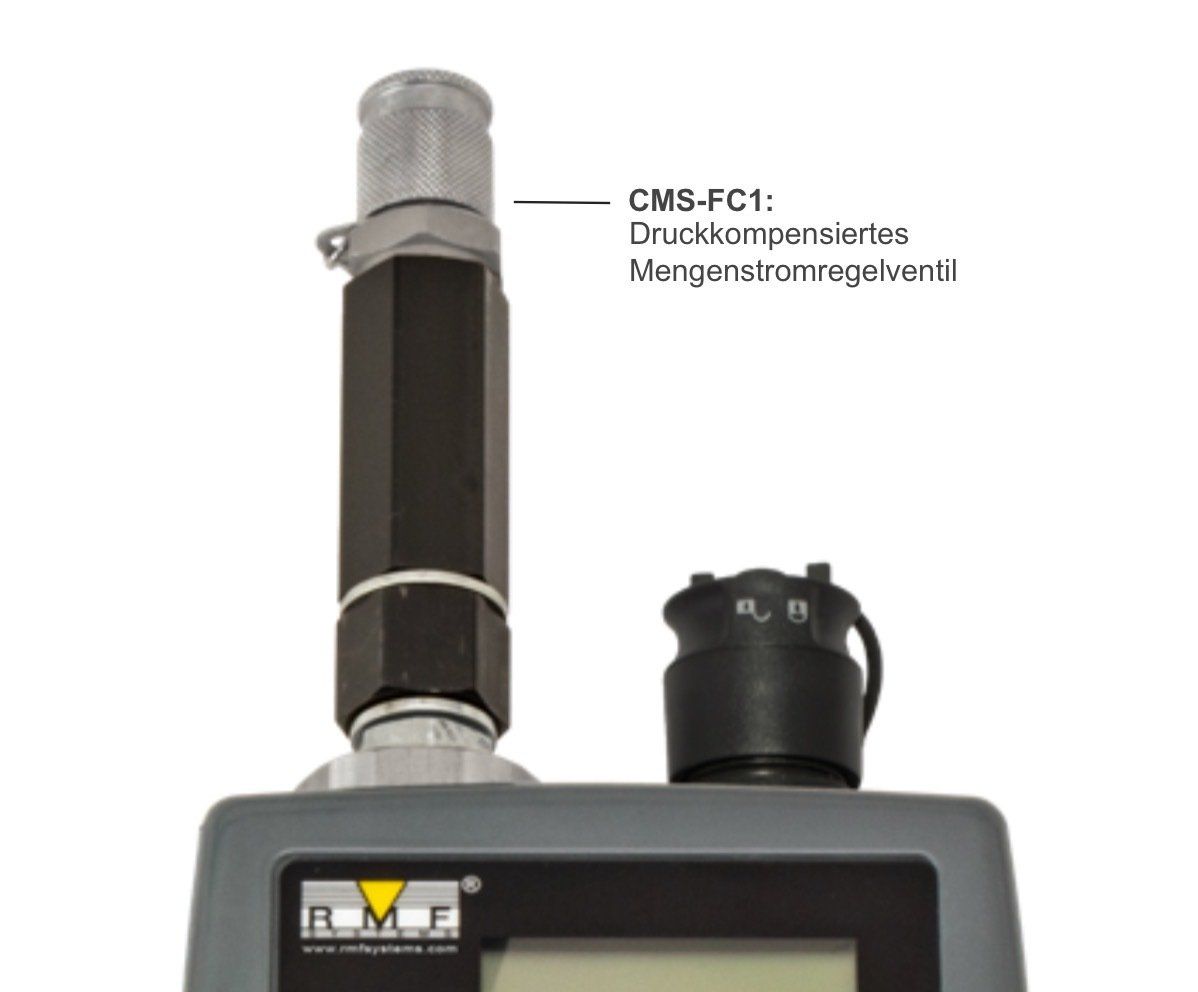

Option: CMS2 FC1

Das CMS2-FC1 ist ein druckkompensiertes Mengenstromregelventil, speziell entwickelt für das CMS. Dieses ist erforderlich, wenn die Anlage einen Öldurchfluss von mehr als 400 ml/min. erzeugt. Der CMS2-FC1 wird mit Adaptern geliefert, welche die Montage des Ventils am CMS2 ermöglichen. Der Ausgangskanal des Ventils verfügt über ein Minimessanschluss.

SOL-i Des-Case Partikelzähler Öl für Hydrauliköl, Turbinenöl, Getriebeöl

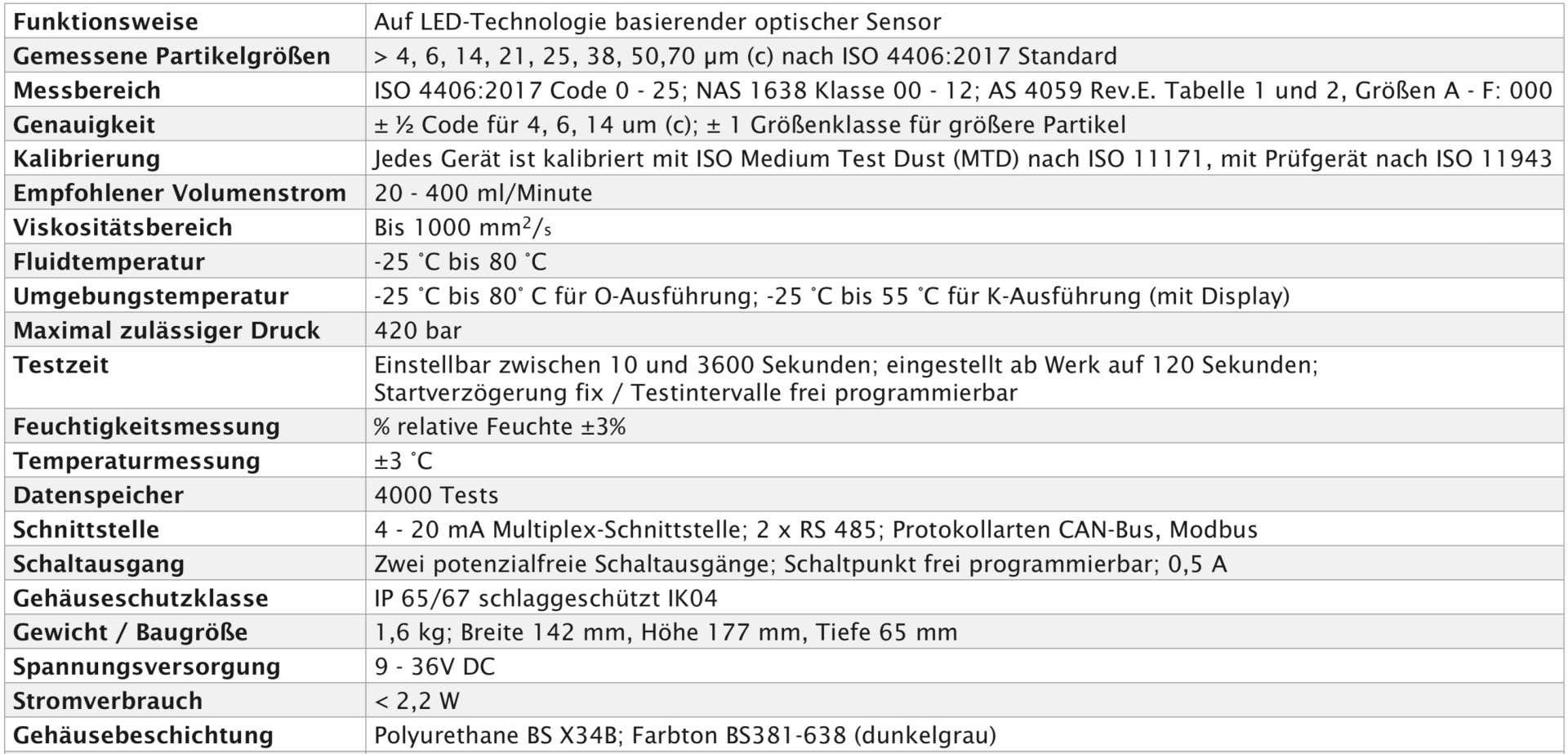

Produktdetails

SOL-i Des-Case Partikelzähler Öl für Hydrauliköl, Turbinenöl, Getriebeöl
SOL-i Des-Case Partikelzähler Öl für Hydrauliköl, Turbinenöl, Getriebeöl

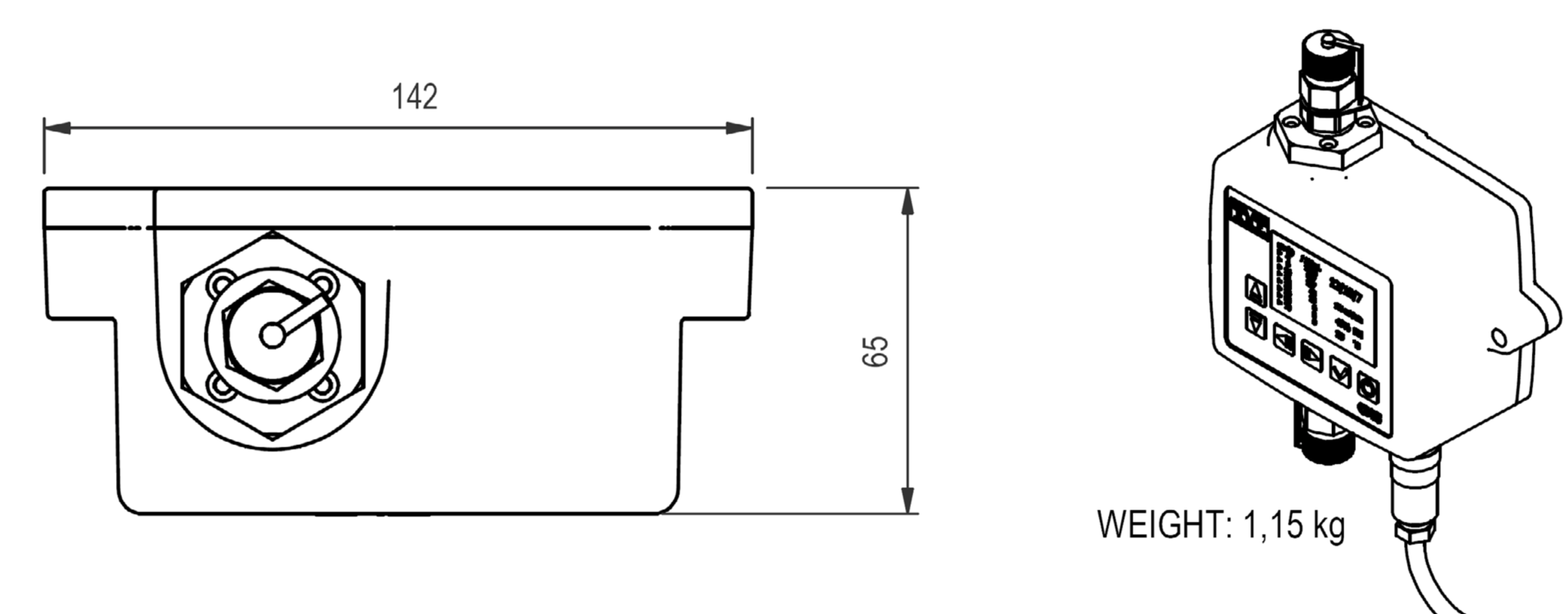

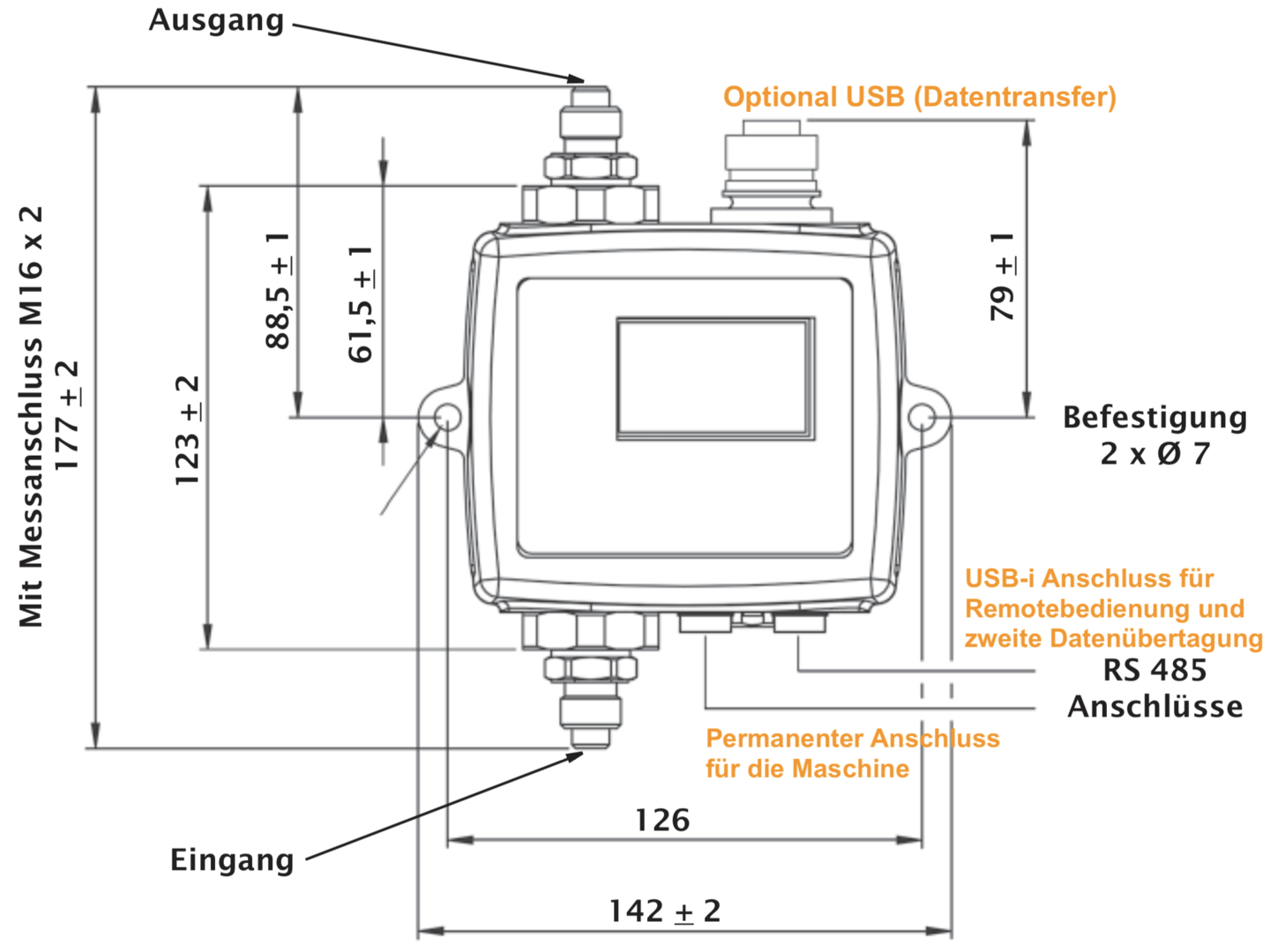

Abmessungen CMS2
