Partikelzähler Öl Koffer

Laser-Partikelzähler Öl Koffer PLPC:

Mit Wassergehaltsmessung

Ölanalysen sind wesentliche Bestandteile jedes Öl-Management-Programms.

Früherkennung von möglichen Problemen kann kostspielige Reparaturen und Ausfallzeiten verhindern. Mit dem „Laser Partikelzähler Öl“ PLPC haben Sie die Möglichkeit, den Verschmutzungsgrad Ihres Systems zu messen und zu analysieren. Durch diesen Ölcheck können die Ergebnisse sofort dokumentiert werden.

Reinheitsklasse und Feucht

Mit dem PLPC ist es möglich, den ISO-Reinheitsgrad der Hydraulikölmedien und die relative Feuchte in % RH (Wasser im Öl) zu erfassen. Die Feuchtemessung in % RH angegeben ist weitaus genauer und aussagekräftiger als Messungen in ppm.

Sie ist unabhängig vom Öltyp und Ölalter und gibt den exakten Wassergehalt bei jeder Betriebstemperatur an und dies ist essenziell.

Luftblasen im Öl

Luftbläschen, die Partikel vortäuschen und somit das Messergebnis verfälschen könnten, werden durch Probenahme-Einheit, siehe weiter unten zu 100 % entfernt.


Der Laser Partikelzähler garantiert Ihnen eine einfache und schnelle Bedienung, auch in extremen Situationen, weltweit.


Sehen Sie auch bei: „Ölanalyse komplett“


Portable-Laser-Particel-Counter = PLPC

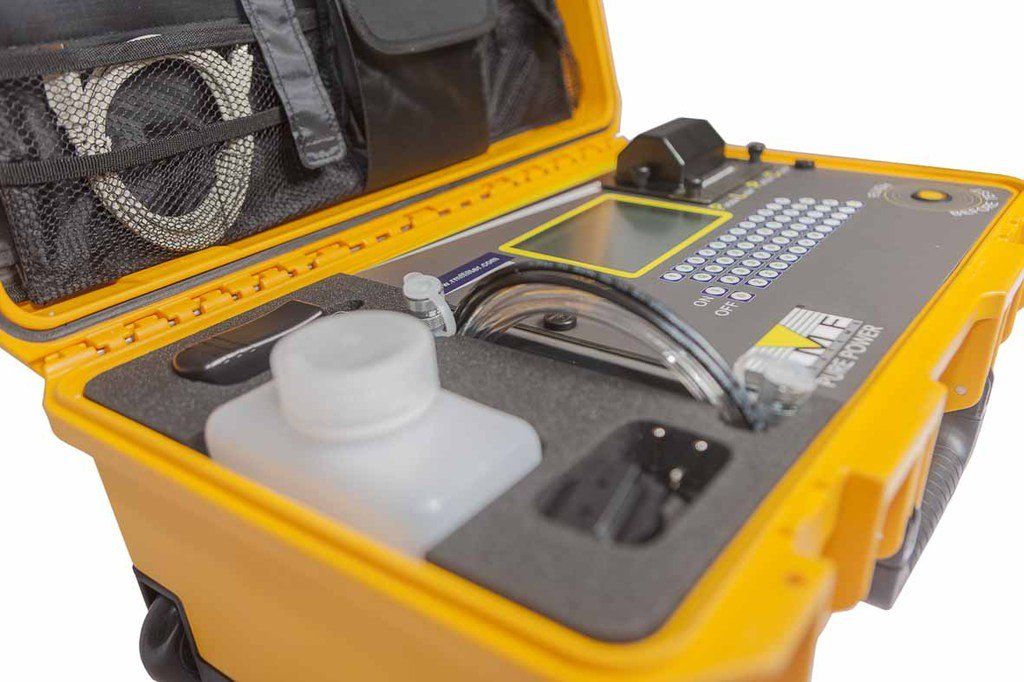

Der PLPC ist ein voll ausgestatteter tragbarer "Laserpartikelzähler Öl". Er verfügt über eine vollständige QWERTY-Tastatur, einen integrierten Thermodrucker, einen Akku und ein großes LCD-Display.

Jeder "Laserpartikelzähler Öl" beinhaltet



  • 1x PLPC
  • 1x Ablaufschlauch (2 m)
  • 1x Druckschlauch (1,5 m)
  • 1x Gebrauchtölflasche
  • 1x externe Stromversorgung über Kabel mit EU-, UK- und USA-Stecker-Adapter
  • 1x USB-Kabel (1 m)
  • 1x Software / Handbuch (USB-Stick)
  • 3x Thermodruckerpapier



SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl
SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl

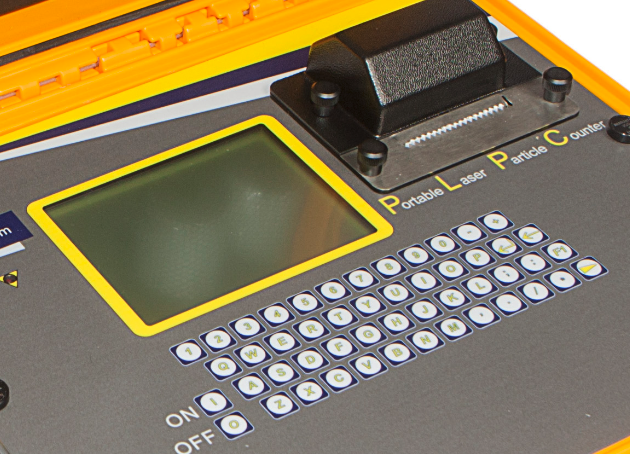

Benutzerfreundliche - schnelle - einfache Bedienung

Die integrierte QWERTY-Tastatur, ein großes LCD-Display und die intuitive Handhabung führen zu der einfachen und schnellen Bedienung des PLPC.


Die Spülung des PLPC ist schnell, effektiv und ermöglicht fortlaufend genaue Messungen.

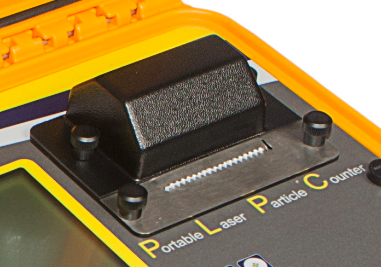

Integrierter Drucker

Der integrierte Drucker des PLPC ermöglicht Ausdrucke auf dem Feld und somit sofortige Dokumentation. Jeder Ausdruck umfasst Datum und Zeit Ihrer Messung.

SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl

Unabhängige Nutzung - Akku-Modus

Der integrierte Akku des „Laser Partikelzähler Öl“ PLPC ermöglicht Messungen vor Ort, wenngleich eine externe Stromquelle nicht zur Verfügung steht.


Die Messdaten werden im Gerät gespeichert und können bei Bedarf auf einen Computer übertragen werden.


Mit einer Ladung können bis zu 100 Messungen durchgeführt werden.

SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl
SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl

Sensor Optionen



  • Feuchtigkeit als relative Feuchtigkeit RH%
  • Temperaturen in °C

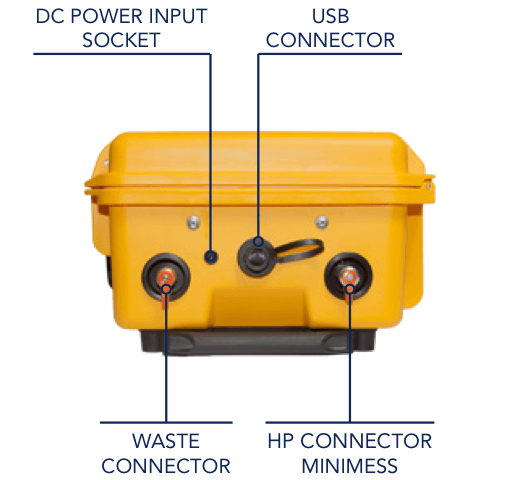

USB-Schnittstelle zum Anschluss an einen PC

Die Messdaten können über die USB-Verbindung auf einen PC oder Laptop heruntergeladen werden.


Die „Laser Partikelzähler Öl“ PLPC Software ermöglicht einen einfachen Download der aufgezeichneten Messdaten für die Datenverarbeitung.


Mehrere Diagramme stehen zur Verfügung und werden automatisch generiert, um eine sehr übersichtliche Anordnung aller Daten für Analysen zu bieten.


Die Messdaten können in Microsoft Excel exportiert werden.

SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl
SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl

Der Koffer

Dieser benutzerfreundliche „Laserpartikelzähler“ PLPC ist stoßfest, wasserdicht, ebenso unempfindlich gegenüber allen gängigen Flüssigkeiten.

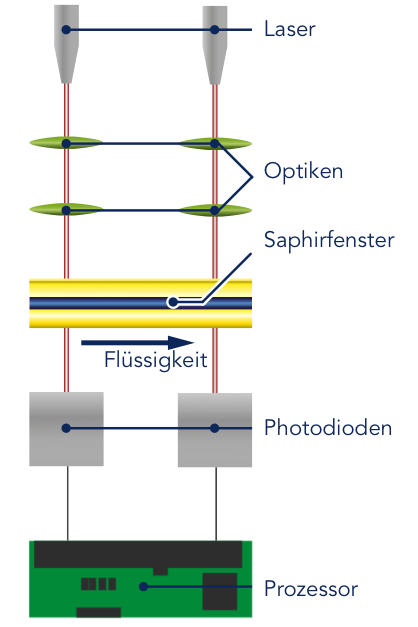

Zwei Laser = 100 %ige Genauigkeit

Im Inneren des „Laser Partikelzähler Öl“ PLPC fließt das Fluid durch die Messzelle sowie durch einen Laserstrahl. Das Licht von dem Laser wird durch eine Photodiode ausgewertet. Während die Flüssigkeit den Laserstrahl durchquert; ändert sich die Lichtmenge. Diese Änderungen stehen direkt proportional zur Größe der Partikel und deren Gesamtvolumen. In vielen anderen Partikelzählern wird nur ein Teil der Messzelle durch den Laser beleuchtet, wodurch lediglich ein Teil der Gesamtmenge der Teilchen erfasst wird, dies führt zu verfälschten Messergebnissen. Im Gegensatz dazu wird die Messzelle des PLPC vollständig belichtet und alle Partikel werden erfasst.

SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl
SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl

Laser 1

Ein "single-point" Hochpräzisionslaser erfasst Schmutzpartikel mit einem Durchmesser von 4 - 6 µm (c), wodurch eine hohe Genauigkeit mit ausgezeichneter Reproduzierbarkeit erzielt wird.

Laser 2

Der zweite „Standard“-Laser ist speziell dafür konzipiert, Systemverunreinigungen von 6 bis 68 µm (c) zu erfassen.


Zusätzlich ermöglicht der integrierte Präzisionszylinder eine sehr genaue Dosierung der Testflüssigkeit.

SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl

ISO 11171:1999

Der PLPC wird, basierend auf dem ISO 11171:1999 Eichstandard, mit „ISO Medium Test Dust (MTD)“ kalibriert.


Der PLPC erreicht den neuen ISO 4406 Sauberkeits-Klassifizierungscode und liefert die Ergebnisse im NAS 1638 und SAE 4059 Code.

Weltweite Nutzung

Das externe Netzteil ermöglicht eine Nutzung im Spannungsbereich von


110 - 240 V AC. Durch die Steckeradapter (EU, UK, USA) wird eine weltweite Anwendbarkeit des PLPC gewährleistet.

SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl

Alarmgeber

Der „Laserpartikelzähler“ PLPC ermöglicht, verschiedene Alarm-Stufen festzulegen.


Es ist möglich, zwei getrennte Alarm-Stufen zu konfigurieren, z. B. einen Alarm beim Erreichen einer bestimmten Sauberkeit, einen weiteren bei Erreichen eines bestimmten Verschmutzungsgrads.


Ist ein Alarm eingestellt, wird ein Signal an externe Geräte gesendet (z. B. Kontrollanzeige; Offline-Filter), sobald das Alarmniveau überschritten wird.

Funktionsweise - Hydrauliköl Laser Partikel Zähler

SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl

Integrierte Uhr

Eine integrierte, wiederaufladbare Uhr zeigt das genaue Datum und die Uhrzeit an; diese Daten werden auf jedem Ausdruck dargestellt. Weiterhin enthält jeder Download von Messdaten ebenfalls Datum und Zeit. Somit wird für alle Ausdrucke und gespeicherten Daten der genaue Zeitpunkt der Messung aufgezeichnet.

Software-Aktualisierungen

Die USB-Schnittstelle sorgt für Flexibilität der künftigen Entwicklungen in Bezug auf die Kalibrierung, Auswertung und Ausgabe. Software-Aktualisierungen können somit einfach auf dem Laserpartikelzähler PLPC installiert werden.

"High Speed" -Spülventil

Um eine genaue Messung zu gewährleisten, ist der Sensor vor jedem Test zu reinigen. Der „Laser Partikelzähler Öl“ PLPC ermöglicht dies unter Verwendung eines elektrisch betriebenen Spülventils.


Dieses Ventil kann bei Bedarf und zwischen den Tests durch einfaches Betätigen der Spülventil-Taste geöffnet werden. Das optimierte Design des Spülventils reduziert den Spülvorgang auf ein Minimum und sorgt somit für einen schnellen Neustart der nächsten Messung.

Kompatibilität

Die PLPC-Einheiten sind mit allen mineralischen und auf Erdöl basierenden Flüssigkeiten kompatibel. Phosphattester (z. B. Skydrol) und Wasser-Glykol kompatible Geräte sind auf Anfrage erhältlich.

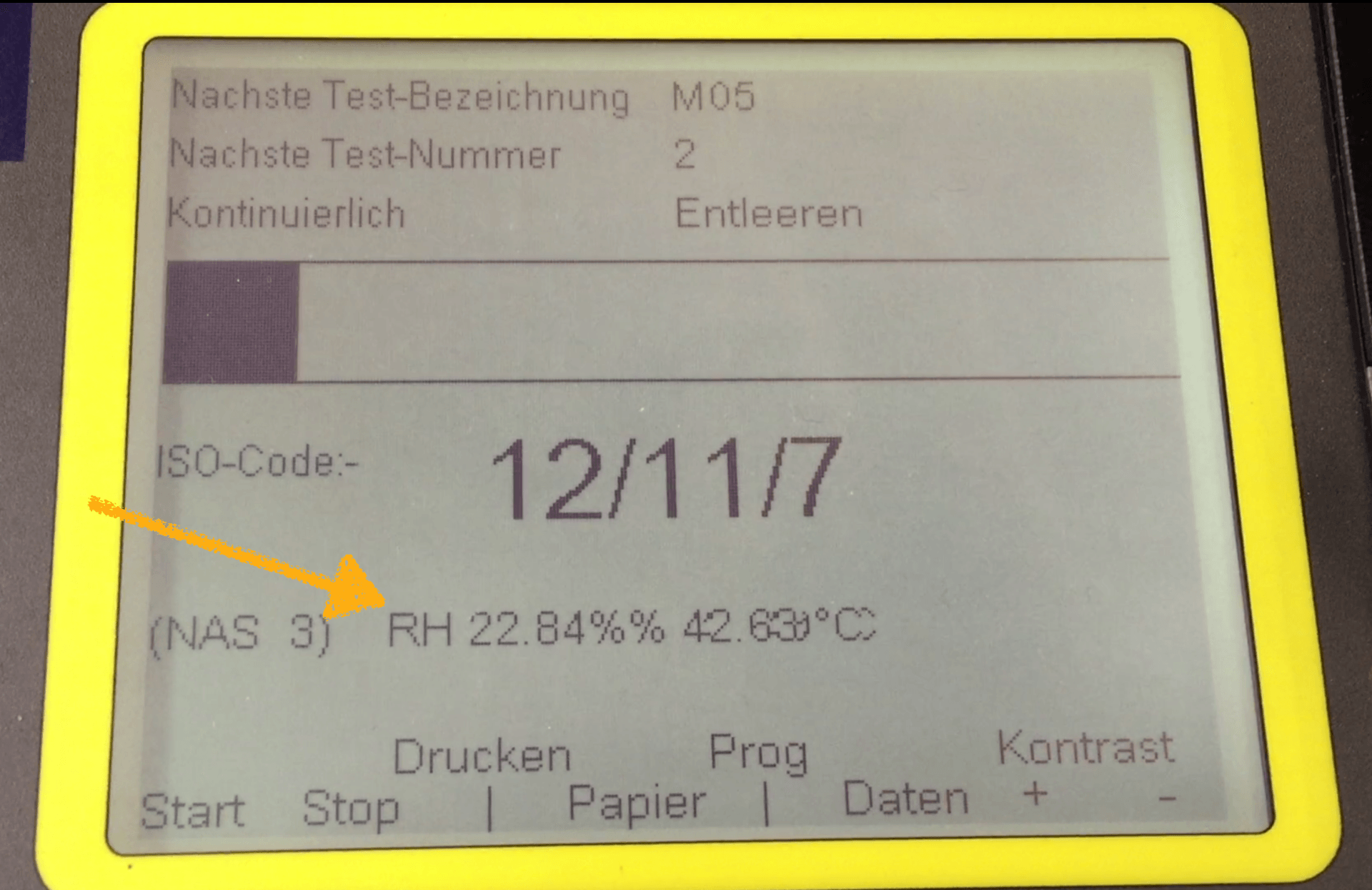

Feuchtigkeits- und Temperatursensor

Der "Laserpartikelzähler Öl" PLPC ermöglicht auch, einen Feuchtigkeits- und Temperatursensor hinzuzufügen.


Dieser Sensor misst den Feuchtigkeitsgehalt der Testflüssigkeit (in relativer Feuchte % RF) und die Mediumtemperatur (in °C).


Bitte beachten Sie, dass der Feuchtigkeits- / Temperatursensor nicht mit Phosphattester (z. B. Skydrol) und Wasser-Glykol-Fluiden kompatible ist.

Probenahme-Einheit für Flaschen

Eine erhöhte Anzahl an Luftblasen in Flüssigkeiten kann zu ungenauen Ergebnissen führen.


Daher wurde eine Entlüftungsanlage in die optionale Probenahme-Einheit für Flaschen integriert.


(Siehe weiter unten „Bottle Sampling“)

Spezifikationen PLPC

Stromversorgung

  • Spannungsbereich:
  • 100 ... 240 V AC, 12 ... 24 V DC
  • EU, IK und US Netzstecker-Adapter

Kalibrierung / Eichung



  • ISO Medium Test Dust (MTD) gem. ISO11171 : 1999
  • Analysebereich:
    ISO 8-24,
    ISO 4406 Code,
    NAS 1638 Code 1-12,
    SAE AS 4059
  • Genauigkeit / Reproduzierbarkeit: Besser 3% (typischer Wert)



Lasersensoren



  • Hochpräzisionslaser: 4 ... 6 µm (c)
  • Standardlaser: 6 ... 88 µm (c)
  • Messkanäle:
    4, 6, 14, 21, 25, 38, 50, 68
  • Die maximale Konzentration ist ISO4406 Code 24 ( 160.000 p/ml)

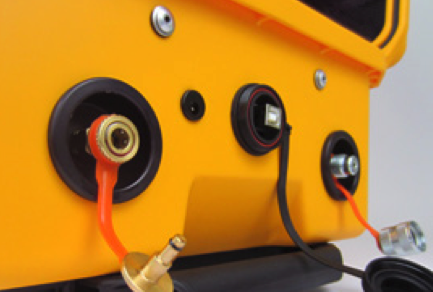

Schlauchanschluss

  • Minimess M16 x 2

Datenausgabe

  • Hochpräzisionslaser: 4 ... 6 µm (c)
  • Standardlaser: 6 ... 88 µm (c)
  • Messkanäle: 4, 6, 14, 21, 25, 38, 50, 68
  • Die maximale Konzentration ist ISO4406 Code 24 ( 160.000 p/ml)

Datenspeicher

  • 600 Messungen

Medien



  • Mineralöle
  • Phosphattester und Wasser-Glykol kompatible Geräte auf Anfrage
  • Arbeitsdruck:
    minimal 2 bar
    maximal 400 bar
  • Viskositätsbereich: bis 400 cSt
  • Arbeitstemperatur: +5 bis +80°C
  • Probe-Volumen in 5 verschiedenen Betriebsmodis
    Normal Einzelmessung = 15 ml
    Dynamisch 3x10 ml = 30 ml
    Flaschenprobe 3x8 ml = 24 ml
    Kontinuierlich = 15 ml (einstellbare Zeitabstände)
    Kurz Einzelmessung = 8 ml (nur ab ISO 18/16/13)
  • Typische Messzeiten: Ergebnisse in < 2,5 Minuten Normalbetrieb



Kommunikation

  • USB-Schnittstelle

Analysebereich

  • ISO 8 bis ISO 24 bis ISO 4406:1999
  • NAS1638: 2 bis 12
  • AS4059E Table 1: 2 bis 12
  • AS4059E Table 2: Size Codes A: 000 bis 12, B: 00 bis 12, C: 00 bis 12, D: 2 bis 12, E: 4 bis 12, F: 7 bis 12

Ergebnis / Druckformat

  • ISO 4406:1999, NAS1638 and AS4059E Code/Klasse mit individuellen Partikelzahlen

Externer Alarm (optional)

  • Externer Alarm-Stecker mit Schalt-ausgängen max. 24 V DC/AC, 1 A

Software

  • Herunterladen und Speichern der Daten mit der im Lieferumfang enthaltenen Software "RMF View"
SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl
SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl
SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl
SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl
SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl

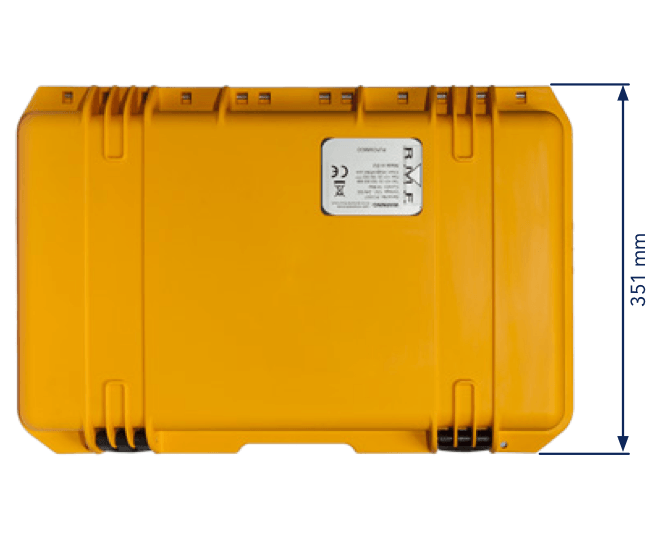

  • Höhe 223 mm
  • Tiefe 351 mm
  • Breite 550 mm
  • Gewicht 14 kg

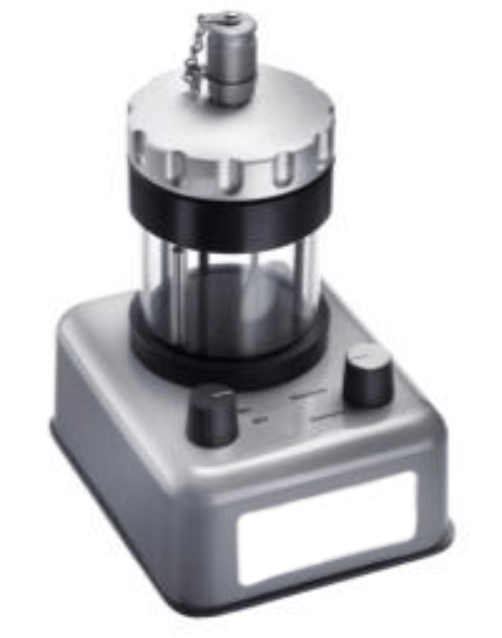

Bottle Sampling zu PLPC (Probenahme-Einheit)

Integrierter Drucker

Der integrierte Drucker des PLPC ermöglicht Ausdrucke direkt vor Ort. Sollte eine direkte Partikelzählung an Ihrer Hydraulik nicht möglich sein, kann mithilfe der Probenahme-Einheit die Analyse zu einem späteren Zeitpunkt erstellt werden.

Luftblasen im Öl

Da eine erhöhte Anzahl von Luftblasen in Flüssigkeiten zu ungenauen Ergebnissen führen kann, wurde ein Entlüftungsanschluss in die optionale Probenahme-Einheit für Flaschen integriert.


Durch Evakuieren der Luft aus der Probenkammer wird diese aus der Flüssigkeit entfernt und ordnungsgemäß vor der Probenentnahme konditioniert.


Bitte beachten Sie, dass der Feuchtigkeits- / Temperatursensor nur in Kombination mit der 500ml Probenahme-Einheiten arbeitet!

SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl
SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl

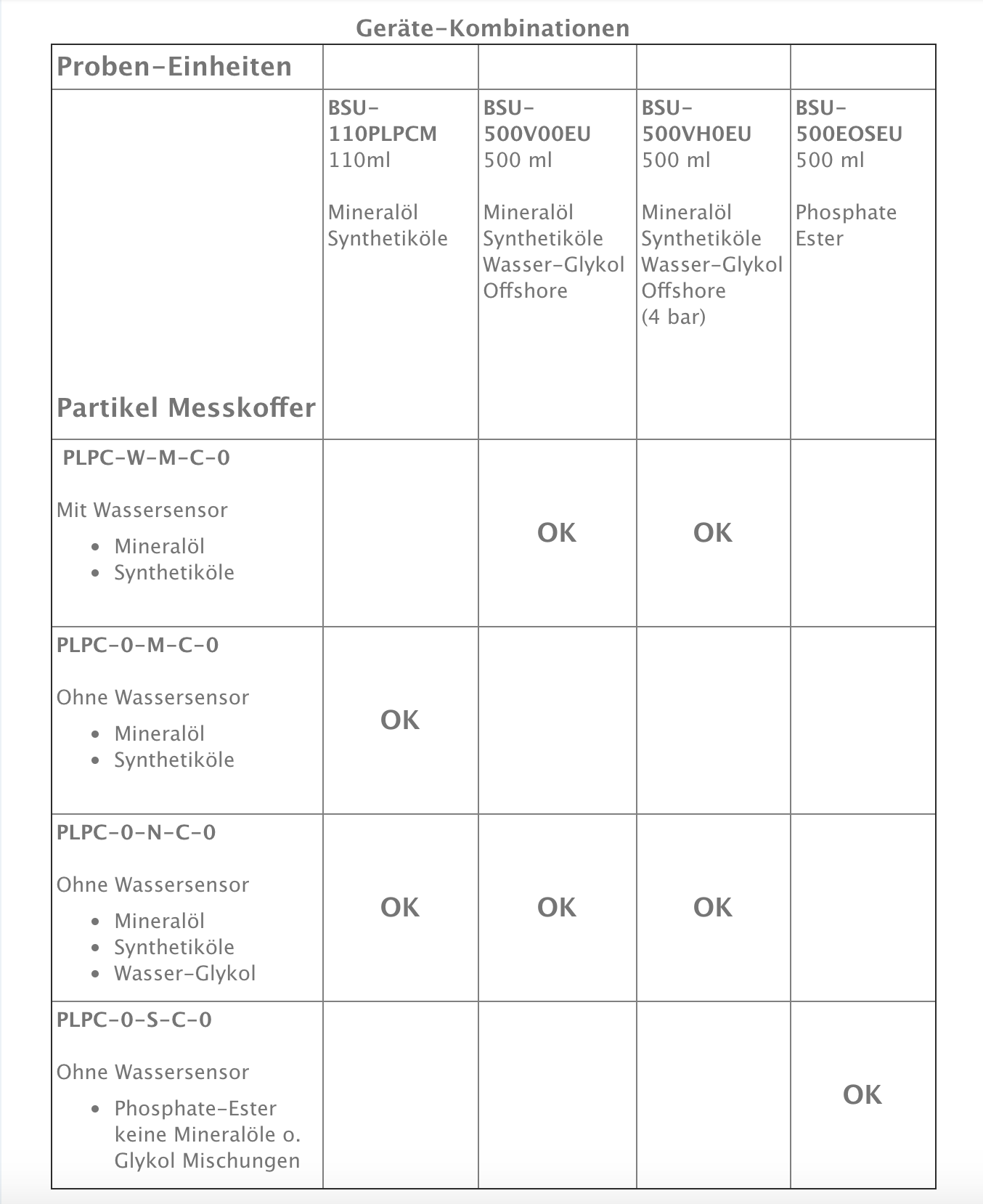

Probenahme-Einheit BSU110PLPCM

110 ml Probenahme-Einheit ist nur für Mineralöle und Öle auf Petroleumbasis geeignet. Mit Transportkoffer.

Probenahme-Einheit BSU500V00EU

500 ml Probenahme-Einheit ist nur für Mineralöle und Öle auf Petroleumbasis.

Probenahme-Einheit BSU500VH0EU

500 ml Probenahme-Einheit ist für Offshore wasserbasierenden Flüssigkeiten und Mineralöle - Hochdruck (4 bar).

Probenahme-Einheit BSU500E0SEU

500 ml Probenahme-Einheit ist nur für Phosphate Ester.
SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl
SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl

Probenahme-Einheit BSU110PLPCM

110 ml Probenahme-Einheit ist nur für Mineralöle und Öle auf Petroleumbasis. Mit Transportkoffer.

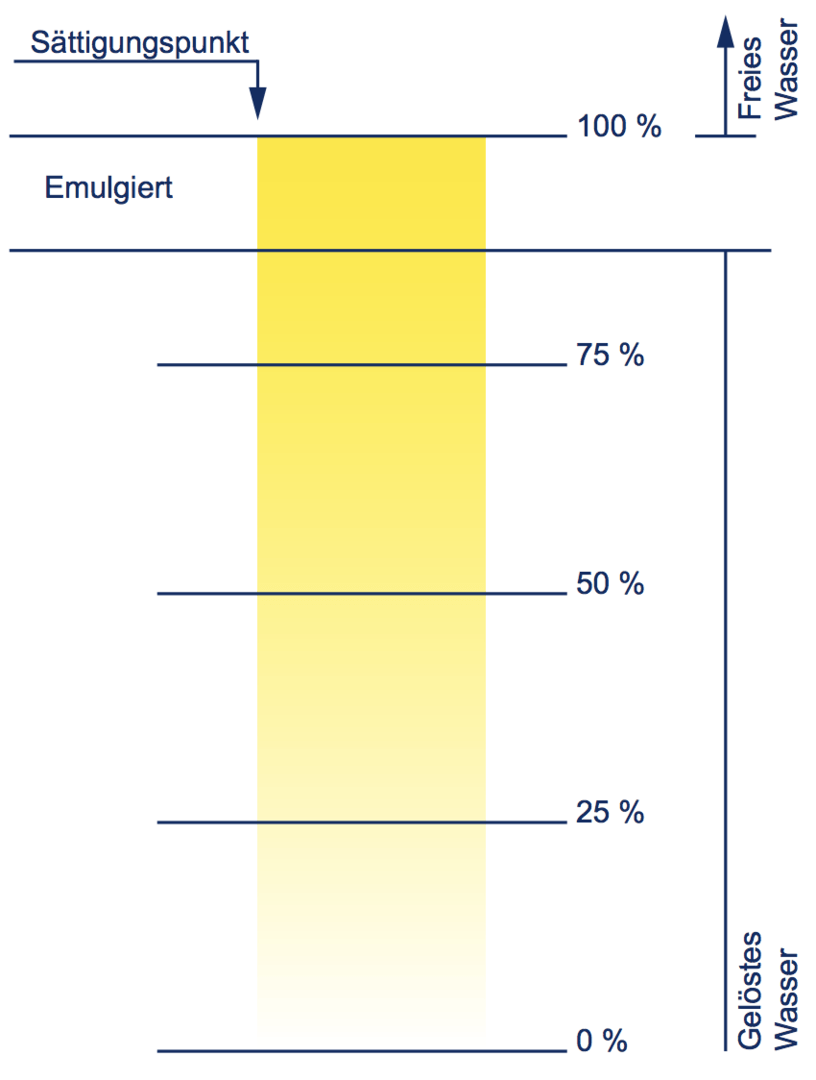

Feuchtigkeits- und Temperatursensor

Sättigungswerte

Da die Auswirkungen von freiem Wasser schädlicher sind, als die von gelöstem Wasser (auch emulgiertem), sollte der Wasseranteil immer weit unter dem Sättigungspunkt liegen.



Allerdings kann auch Wasser in Lösungen Schäden verursachen, daher sollten alle angemessenen Anstrengungen unternommen werden, um die Sättigungswerte so gering wie möglich zu halten.



Man kann nicht „zu wenig Wasser“ im System haben. Als Richtlinie empfehlen wir Sättigungswerte unter 50 % in allen Anlagen und Systemen.

Verschiedene Öle haben unterschiedliche Sättigungsgrade

- Eine prozentuale Messung der Sättigung ist die beste Methode, den Sättigungsgrad zu ermitteln.


- Die Relative-Feuchte zeigt bei tatsächlicher Betriebs- und Stillstandstemperatur und unabhängig von Öltyp wie Ölalter den echten Sättigungsgrad an.


Die so erhaltenen Ergebnisse können in ppm (parts per million) umgewandelt werden, wenn die Öltypsättigung / Temperaturkennlinie bekannt ist.


SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl
SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl

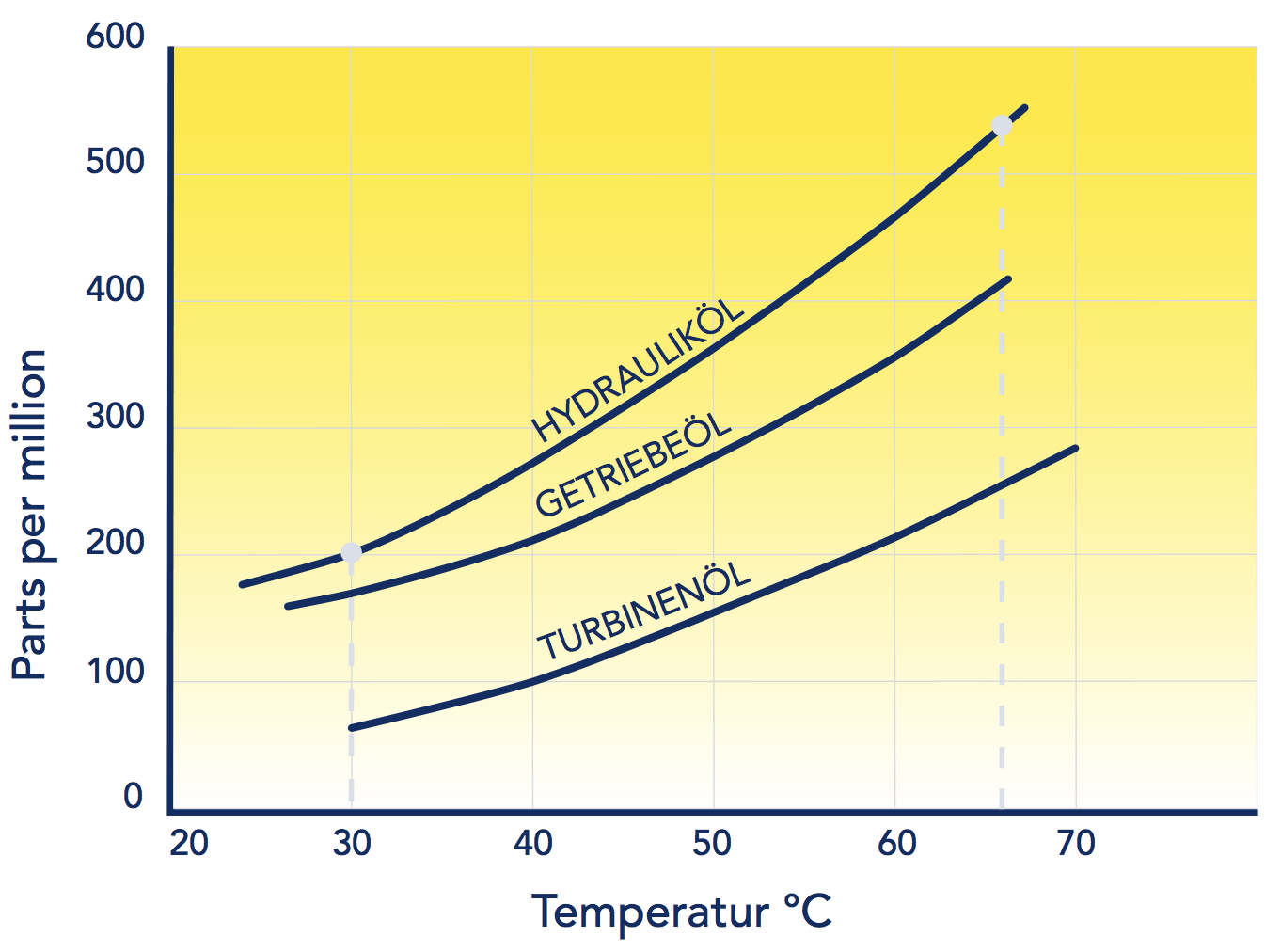

Wassersättigungsgrade für Neuöl

Beispiel
Hydrauliköl bei 30°C = 200 ppm = 100% Sättigung
Hydrauliköl bei 65°C = 500 ppm = 100% Sättigung

Anschlussvarianten des PLPC

Off-Line-Variante

Bei der Off-Line Variante wird das Öl vorher in ein Fläschchen abgefüllt. Dann von der Probenahme-Einheit durch den PLPC in das Gebrauchtölfläschchen gepumpt.

SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl
SOL-i Des-Case Laser-Partikelzähler Koffer PLPC Öl für Hydrauliköl, Turbinenöl, Getriebeöl

Portable-On-Line Variante

Bei der Online-Variante wird der PLPC direkt an eine Öl-Druckleitung von 1 bis 400 bar angeschlossen.

Das Öl durchströmt den PLPC und nach der Messung wird es wieder in das Gebrauchtölfläschchen abgelassen.

Permanent On-Line Variante

Zum Vergleich ist oben der ÖL-LED-Durchfluss-Partikelzähler CMS mit der Permanent Online Messung skizziert.

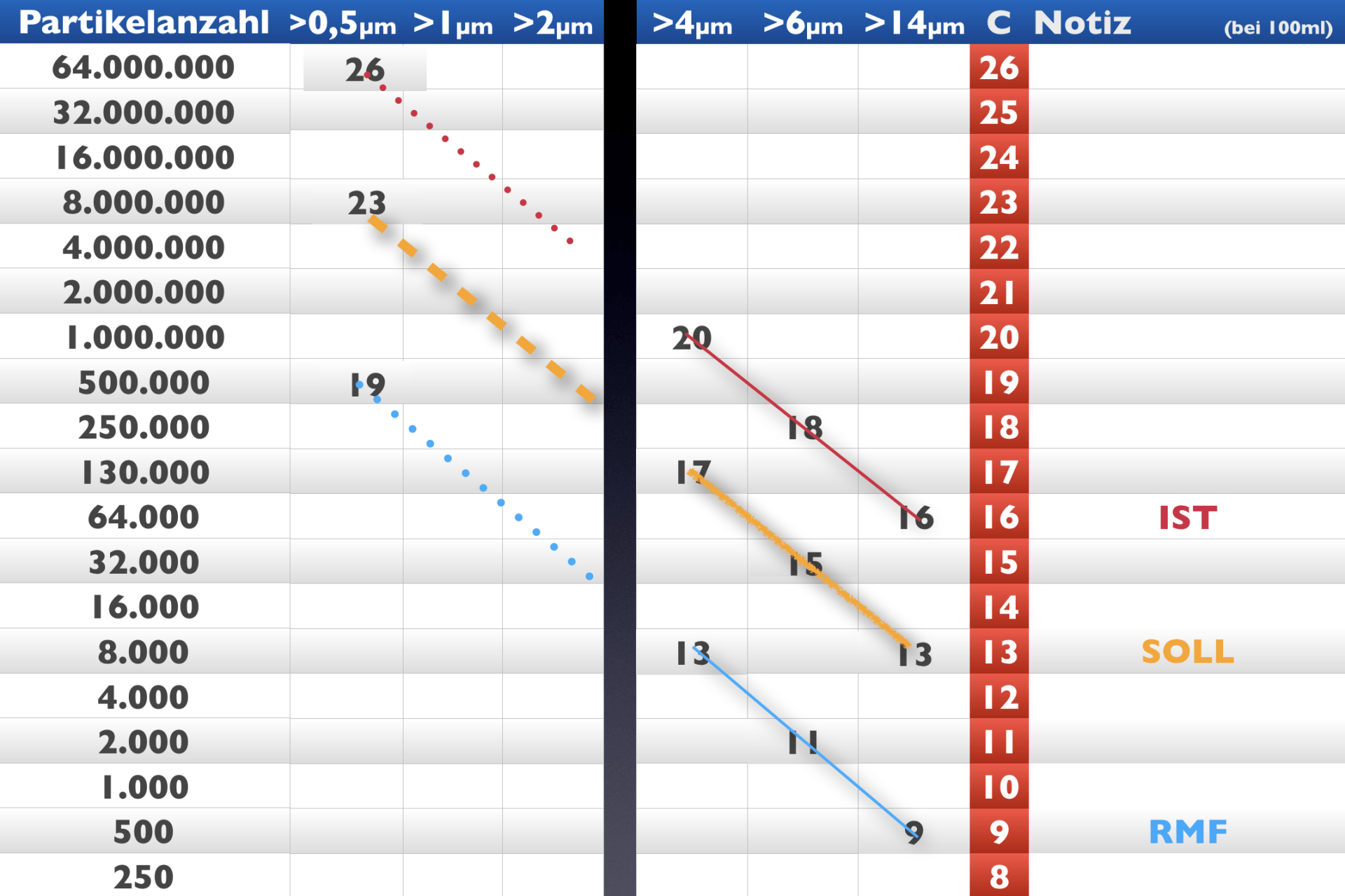

Reinheitsklasse ISO4406c plus erweiterte Darstellung bis >0,5 µm

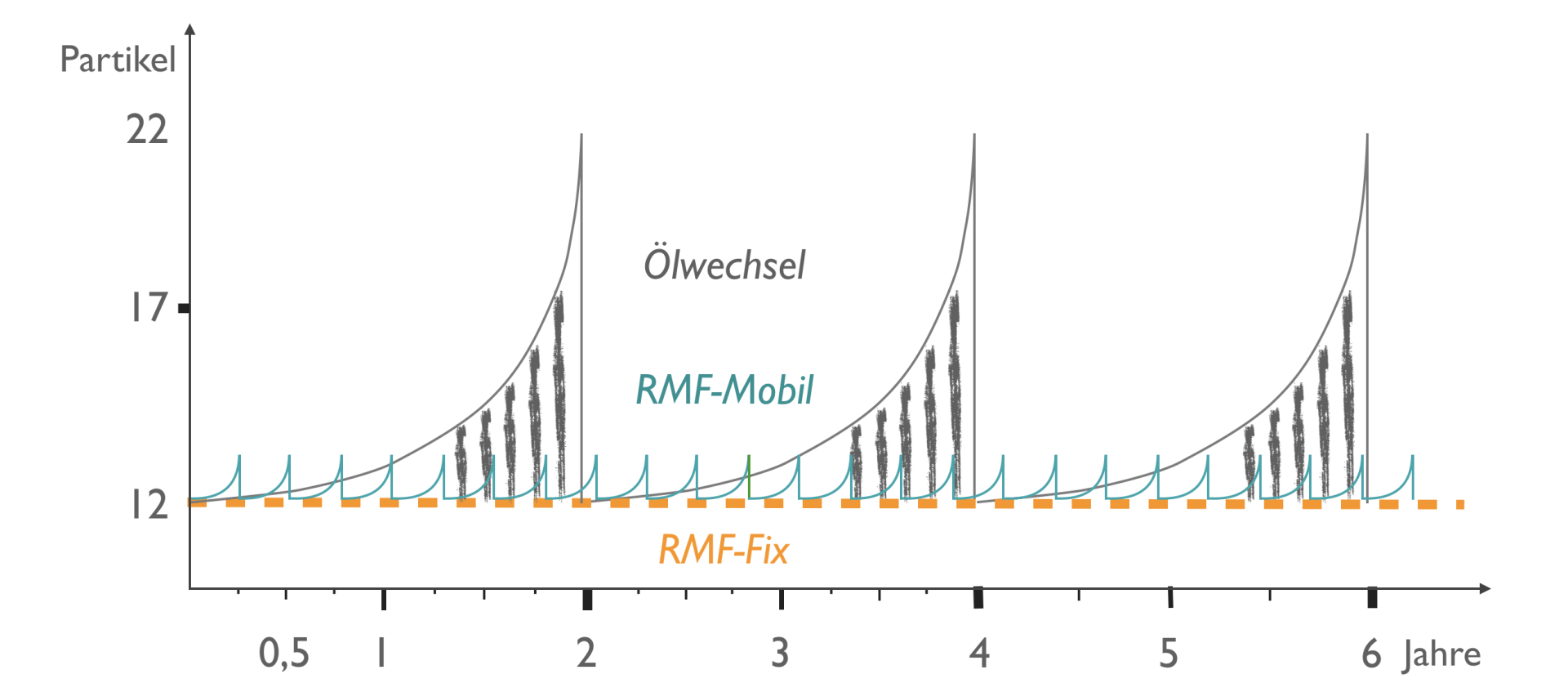

Drei Ölreinigungs-Methoden und deren zeitliche Auswirkungen
